Rover C4 Quick Tutorial Transfer Scan Files
After performing your scans, transfer them to the Windows notebook via Bluetooth for further analysis.
 |

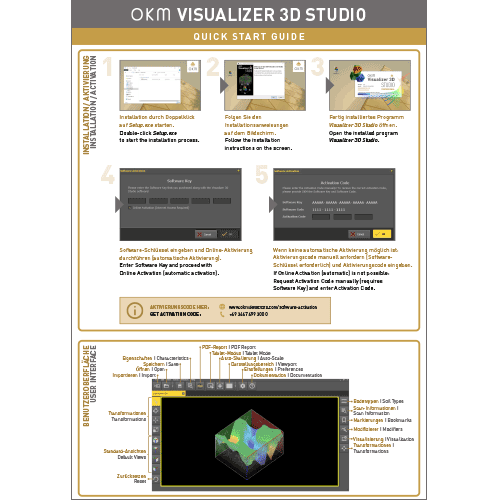

Visualizer 3D Studio Quick Start Guide | 1.4 MB |
Visualizer 3D Studio ofrece a los buscadores de tesoros, arqueólogos y usuarios profesionales de la industria la posibilidad de localizar y visualizar objetos ocultos en el subsuelo incluso antes de la excavación. Utilizando el innovador software de análisis, la posición, el tamaño y la profundidad del objeto detectado pueden determinarse con mayor precisión después de la medición con el detector OKM.
El innovador software de visualización ofrece a los usuarios una amplia gama de opciones, tanto en el procesamiento como en la visualización y evaluación de los datos de escaneado:
Transfiera los datos del detector OKM o del escáner de suelo a través del cable USB o Bluetooth y luego edítelos en el software. Los detectores seleccionados (Rover UC, eXp 6000) crean el archivo de escaneo ya en formato .v3d durante la medición. Esto puede ser abierto directamente con el software.Visión general de los detectores OKM soportados
Visión general de los detectores OKM soportados »
Además de los valores medidos, para cada medición se guardan datos básicos como la fecha, la longitud y el ancho del campo de medición y (si está activado) la posición GPS asociada. Esta información puede complementarse en el software con más información sobre la medición o con información sobre propiedades especiales del campo de medición.
El gráfico de escaneo completado puede posicionarse, ampliarse y girarse según las necesidades individuales. Así, por un lado es posible una vista superior (2D), por otro lado también son posibles las vistas tridimensionales mediante la rotación. Para facilitar el manejo, en la barra de herramientas de la izquierda encontrará vistas estándar preestablecidas sobre las que puede hacer clic.
Gracias a las vistas predefinidas, la imagen escaneada puede dividirse entre varias ventanas. Esto significa que se pueden ver varias perspectivas al mismo tiempo. Para centrarse en un área específica, se pueden seleccionar diferentes ventanas de distintos tamaños. También se puede limitar el área de visualización a una sola ventana.
Mediante los cuatro modificadores predefinidos (interpolación, subdivisión, corrección de la señal, corrección de la rotación), los valores medidos se corrigen automáticamente, se amplían con valores de medición adicionales y se recalculan para optimizar la visualización y facilitar la búsqueda de posibles objetos de hallazgo dentro de los datos medidos.
Para diferentes condiciones de luz ambiental, el software ofrece cuatro diseños de interfaz de usuario para elegir. Seleccione el que se adapte a su gusto.
Con 12 tipos de suelo estándar OKM y otros 12 tipos de suelo USDA, el nuevo software Visualizer 3D Studio ofrece una funcionalidad ampliada: Al seleccionar el tipo de suelo adecuado, el cálculo de los valores de profundidad se ajusta en función de las propiedades del suelo almacenadas, como la constante dieléctrica, la permeabilidad relativa, la homogeneidad, la mineralización y la humedad. La selección del tipo de suelo correcto es esencial, ya que el cálculo de la profundidad de medición se ve significativamente influenciado por él. Para una mejor evaluación visual se pueden mapear las texturas del suelo depositadas.
Para seleccionar valores de escaneo individuales, no sólo se pueden utilizar las teclas de flecha, sino también el ratón. Con esta función, se pueden ver más fácilmente los detalles del valor de medición seleccionado. Además, se puede establecer un marcador en este punto que puede proporcionar información adicional.
Los marcadores pueden utilizarse para resaltar áreas de interés y posibles hallazgos. Una chincheta en la medición seleccionada marca un punto para el que se pueden anotar más detalles. Opcionalmente, se puede colocar un rectángulo o un círculo alrededor del punto para resaltar un área completa.
Hasta ahora, la imagen escaneada sólo estaba disponible para ser impresa directamente o exportada como imagen. Esta función ha sido adoptada para la Edición Estándar e incluso ampliada para la Edición Profesional: Con la versión PRO, puede hacer que sus datos de escaneado se compilen automáticamente. Decida usted mismo si con o sin imagen, información sobre el escaneo, detalles sobre los tipos de suelo y/o establecer marcadores.
Cuando utilice el software Visualizer 3D Studio en una tableta o un portátil con una pantalla más pequeña, se recomienda activar el modo tableta. Esto optimizará la visualización del proceso de importación y mejorará su visibilidad.
El software OKM ha seguido avanzando junto con los detectores y los requerimientos de los usuarios. Así, se han añadido numerosas funcionalidades útiles para facilitar el uso del software y hacer más eficiente la evaluación de los datos de escaneo.
Las nuevas características incluyen:
¡Descubre más ventajas del nuevo software de análisis y sus ediciones Standard y Professional!
Los iconos de fácil comprensión y la información directa sobre las herramientas permiten un funcionamiento intuitivo. Las exploraciones de muestra disponibles en el programa muestran a los usuarios qué detalles gráficos pueden indicar objetivos potenciales, como cofres y artefactos del tesoro enterrados, túneles subterráneos, cámaras funerarias y tuberías subterráneas.
Además, los usuarios cuentan con un sistema de ayuda interactiva. Ésta y la ayuda en línea están actualmente en construcción en inglés.
Documentación / Ayuda en línea
La ayuda estará disponible en otros idiomas próximamente:
El software de análisis de escaneo Visualizer 3D Studio ha sido especialmente diseñado para detectores de metales OKM, escáneres 3D de suelo, detectores de agua y radares de penetración terrestre.
Además, las distintas ediciones del software de análisis de escaneo terrestre -Visualizer 3D Standard y Professional - también son compatibles con estos detectores anteriores:
Además, todas las mediciones guardadas en formato .v3d como 3D Ground Scan y Mineral Scan, que se realizaron con los antiguos escáneres de suelo y detectores de metales de OKM, también se pueden abrir en el nuevo software Visualizer 3D Studio. Esto permite ver, editar y analizar los datos de escaneo con el nuevo software, que ofrece nuevas funciones y herramientas.
Mediante el uso de marcadores, los posibles hallazgos pueden resaltarse y etiquetarse directamente en el programa. Esto ahorra el largo procesamiento de las imágenes escaneadas en programas adicionales.
Los marcadores pueden guardarse con el archivo de escaneado y, por tanto, enviarse también a visores externos (se requiere el software Visualizer 3D Studio). Los marcadores establecidos también se pueden ver en la edición estándar. La configuración y edición de los marcadores sólo es posible en la Edición Profesional.
La vista Radargram 2D permite ver las estructuras detectadas como los usuarios ya están familiarizados con la aplicación GPR.
La vista de renderizado 3D volumétrico permite optimizar la visualización de las estructuras detectadas ajustando el suavizado y el umbral. Además, para el GPR, hay disponibles más tipos de suelo en Visualizer 3D.
La vista de renderizado 3D volumétrico para exploraciones GeoSeeker permite visualizar depósitos de agua y huecos en Visualizer 3D Studio para realizar análisis detallados de los datos de exploración geoeléctrica.
Para un intercambio más rápido con colegas y clientes, los datos de escaneado pueden organizarse en un informe PDF. Al exportar, se puede incluir o excluir individualmente la imagen escaneada (vista de la pantalla actual), la información del escaneo, la información del tipo de suelo y los marcadores establecidos.
Para un uso eficiente del software, el OKM se basa en la ayuda interactiva: Dependiendo de la función, se muestran notas apropiadas cuando se activa la ayuda. Además, la información sobre las herramientas y los accesos directos en la barra de estado (borde inferior de la ventana) ayudan al uso. Con la ayuda en línea -la llamada documentación- siempre estará al día. Puede consultarla sin necesidad de actualizar el software; lo único que necesita es una conexión a Internet./p>
Si no puede encontrar respuestas a sus preguntas en la ayuda/documentación, los vídeos tutoriales del software le ofrecen más ayuda. Los ejemplos se utilizan para mostrar las funciones del software en detalle.
