Radar de Penetración en el Suelo con rendimiento de profundidad hasta 40 m (132 ft) OKM Gepard GPR 3D
- Flexible y poderoso: Radar de penetración en el suelo utilizando un sistema de transmisión omnidireccional sin blindaje para alcanzar profundidades máximas hasta 40 m (132 ft)
- Profundidad de detección: Con esta tecnología los clientes encontraron objetos hasta 40 m (132 ft) de profundidad
- Uso: Arqueología, ingeniería geotécnica, caza del tesoro
- Modos de funcionamiento: Escaneo en tierra, Live Stream
- Objetos detectables: Objetos subterráneos como tuberías, cavidades, cables, conductos, túneles, bunkers y cimientos
más IVA, gastos de envío y aduana
Lun - Vie 9 a.m. - 5 p.m. Sábados y Domingos sólo con cita previa
Idiomas: عربي (AR), English (EN), Deutsch (DE)
Visualización 2D
Visualización 3D
Live Stream (tiempo real)
GPR
Ajuste de altura
Pantalla a color / Pantalla táctil
Tecnología inalámbrica
Memoria interna
Auriculares
Manejo multilingüe
Altavoz
Batería recargable de alta capacidad
En Gepard GPR es una herramienta muy flexible y potente Radar de penetración en el suelo para la detección de objetos subterráneos como tuberías, cavidades, cables, conductos, túneles, búnkeres y cimientos.
El radar de penetración terrestre Gepard GPR utiliza un sistema de transmisión omnidireccional sin blindaje para alcanzar profundidades máximas de hasta 40 metros. La unidad, ágil y compacta, puede ser manejada fácilmente por un solo usuario a través de un Tablet PC Android.

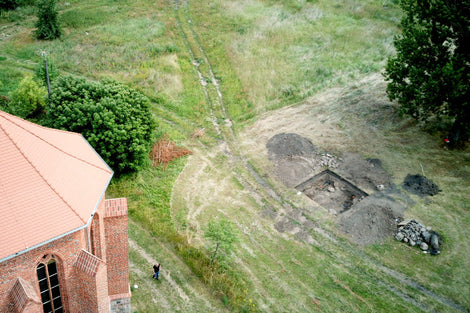

Recientemente, se ha realizado una excavación en Polonia, centrada en la búsqueda de túneles y bóvedas alrededor y en la iglesia de los Caballeros Templarios. Averigüe lo que se detectó ...
Leer másEl RADAR (Radio Detección and Ranging) de la Gepard GPR 3D envía una señal al suelo y espera la reflexión o el eco de la señal para detectar anomalías subterráneas.
Objetos y estructuras detectables
- muros subterráneos, sótanos y refuerzos de hormigón
- cavidades ocultas, tumbas y sepulcros
- nivel del agua y ríos y acuíferos subterráneos
- tuberías, conductos y mazos de cables enterrados
- rellenado de pozos, galerías, zanjas y trincheras
- fosas sépticas, cajas de distribución y tuberías de desagüe
- túneles secretos, búnkeres y refugios
- cofres, estatuas y alijos enterrados
Optimización de los estudios sobre el terreno
El radar de penetración terrestre Gepard GPR 3D utiliza una gama de frecuencias de transmisión múltiple que va desde los 60 MHz hasta los 300 MHz y que se realiza mediante antenas telescópicas ajustables. Además, admite muchos ajustes automáticos para optimizar sus sondeos en tipos de suelo específicos, lo que hace que el manejo del radar terrestre Gepard GPR sea muy sencillo. Basta con ajustar la resolución de profundidad y empezar a medir.
Análisis de datos de medición con una aplicación Android
Los datos medidos del radar de penetración en el suelo se transfieren inmediatamente al Tablet PC Android. El software Android recibe los datos a través de WiFi y los muestra directamente en pantalla.
El software ofrece la opción de integrar una señal GPS o Google Maps, filtrar automáticamente e introducir notas para recordar más tarde detalles específicos de la exploración. Además, la opción de filtrado automático mejora los resultados de la exploración y ayuda a encontrar más fácilmente objetos y estructuras ocultos. Gracias al GPS integrado, todas las posiciones de exploración pueden almacenarse junto con los datos de exploración.
Análisis de escaneado GPR en Visualizer 3D Studio
Las nuevas vistas de renderizado del software 3D de OKM Visualizer 3D Studio permiten visualizar las estructuras detectadas para realizar análisis más detallados.
En cuanto abra una medición GPR, la barra de herramientas principal incluirá otro botón. Aquí puede cambiar entre las vistas 2D y 3D.
Mejore la imagen escaneada, por ejemplo, seleccionando uno de los nuevos tipos de suelo GPR OKM (barra lateral derecha) y configurando la visualización (barra lateral derecha), por ejemplo, seleccione Suavizado.
En el menú Visualización (barra lateral derecha), puede cambiar el Umbral para regular el número de valores de escaneado ocultos/visibles y los colores correspondientes para la vista de renderizado Volumétrico.
Esto le ayudará a centrarse en los objetivos más significativos de la imagen escaneada.
Arqueología
Ingeniería geotécnica
Forenses
Servicios publicos
Deteccion de cavidad
Agricultura
Deteccion de militar
Caza del tesoro
OKM Servicio de búsqueda
| 1x Unidad de control |
| 1x Tableta Android |
| 2x Varilla Telescópica |
| 1x Sending Antenna for Gepard GPR 3D |
| 1x Receiving Antenna for Gepard GPR 3D |
| 1x Memoria USB con software OKM Visualizer 3D Studio Professional Edition |
| 1x Auriculares Bluetooth con cable de carga |
| 1x Cargador con cable de carga |
| 1x Adaptador de viaje |
| 1x Maletín impermeable y resistente a los golpes |
| 1x Guía de inicio rápido |
| OPCIONAL Portátil Windows |
El alcance real de la entrega está sujeto a desarrollos técnicos o configuraciones de modelos específicos y puede diferir de los componentes representados.
Unidad de control
- Dimensiones (Al x An x Pr): 450 x 260 x 130 mm
- Peso: aprox. 1,6 kg
- Tensión de entrada (máx.) 8,4 V CC / 1,0 A
- Temperatura de funcionamiento: -20°C - 55°C
- Temperatura de almacenamiento: -25°C - 60°C
- Impermeable: No
- Tiempo de funcionamiento: aprox. 4 horas
- Humedad del aire: 5% - 70%.
- Feedback: acústico, visual
- Tipo de protección: IP 20
- Tecnología de transmisión de datos: WiFi, 2,4 GHz
- Gama de frecuencias de transmisión: 60 - 300 MHz
- Ajustes de temporización/muestreo: 4 niveles
- Mediciones de ciclo completo: 9 por segundo
Eje telescópico
- Dimensiones (Al x An x Pr): 70 x 60 x 590-1630 mm
- Peso: 0,80 kg
- Temperatura de funcionamiento: -20°C - 55°C
- Temperatura de almacenamiento: -25°C - 60°C
- Impermeable: No
- Humedad del aire: 5% - 70%.
- Tipo de protección: IP 20
- Batería interna: 7,26 V / 2600 mAh
Antena triangular (sin apantallar)
- Dimensiones (Al x An x Pr): 1010 x 330 x 50 mm
- Peso: 1,50 kg
- Temperatura de funcionamiento: -20°C - 55°C
- Temperatura de almacenamiento: -25°C - 60°C
- Impermeable: No
- Humedad del aire: 5% - 70%.
- Tipo de protección: IP 20
Los datos técnicos son valores medios. Es posible que se produzcan pequeñas desviaciones durante el funcionamiento.
I wasn't sure about the product at the beginning but the team in Germany helped me with all questions. We now use the device in China to detect object for up to 40 meters!
OKM has just launched the new version of the Gepard GPR and happy to got one of the first devices. Tremendously higher resolution! Well done!

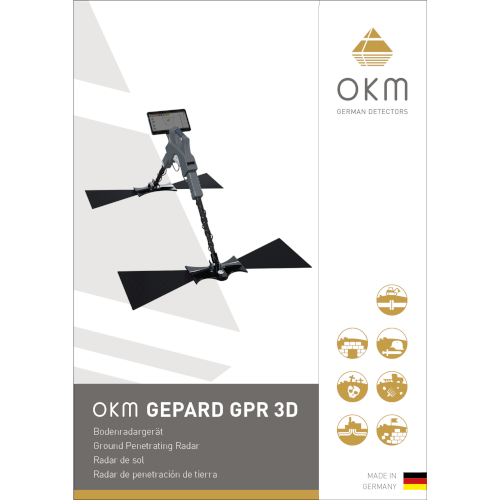

Gepard GPR 3D
Prospecto de Producto
Idiomas: English, Deutsch, Français, Español
Última actualización: 13 de septiembre 2022
Tamaño del archivo: 2,34 MB

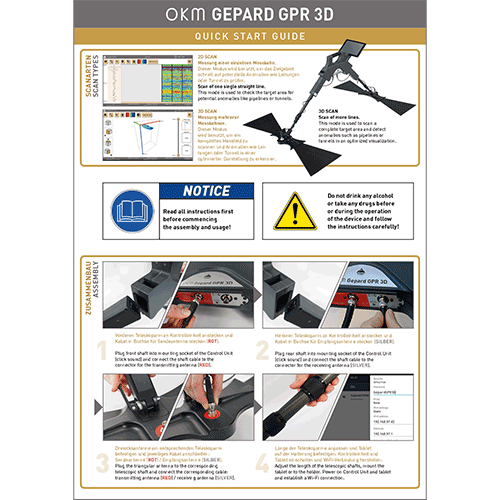

Gepard GPR 3D
Guía de inicio rápido
Idiomas: Deutsch, English
Última actualización: 25 de noviembre 2024
Tamaño del archivo: 2,6 MB
Gepard GPR 3D
Manual de instrucciones
Idioma: English
Última actualización: 20 de febrero 2020
Tamaño del archivo: 2,03 MB
