- Flexibel & leistungsstark: Bodendurchdringung mit einem omnidirektionalen, ungeschirmten Übertragungssystem, um bis zu 40 m Tiefe zu erreichen
- Detektionstiefe: Mit dieser Technologie fanden Kunden Objekte in bis zu 40 m Tiefe
- Anwendung: Archäologie, Geotechnik, Schatzsuche
- Betriebsarten: Bodenscan, Livestream
- Detektierbare Objekte: Unterirdische Strukturen wie Rohrleitungen, Hohlräume, Kabel, Tunnel, Bunker und Fundamente
zzgl. MwSt., Versandkosten und ggf. Zollgebühren
Mo-Fr 9-17 Uhr Sa und So nach Vereinbarung
Sprachen: عربي (AR), English (EN), Deutsch (DE)
2D-Visualisierung
3D-Visualisierung
Live Stream
GPR
Höhenverstellung
Farbbildschirm / Touchscreen
Funktechnologie
Interner Speicher
Kopfhörer
Mehrsprachige Bedienung
Lautsprecher
Wiederaufladbare Hochleistungsbatterie

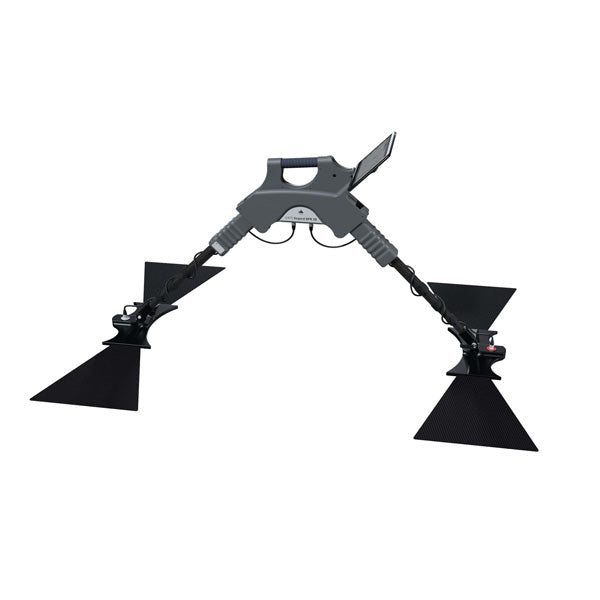

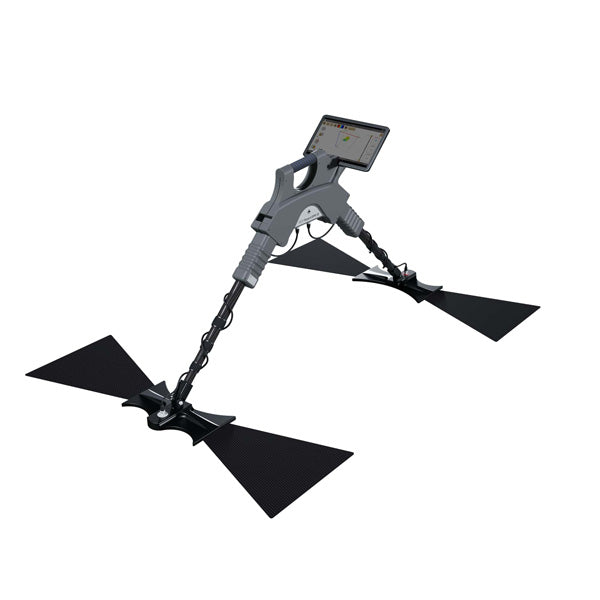

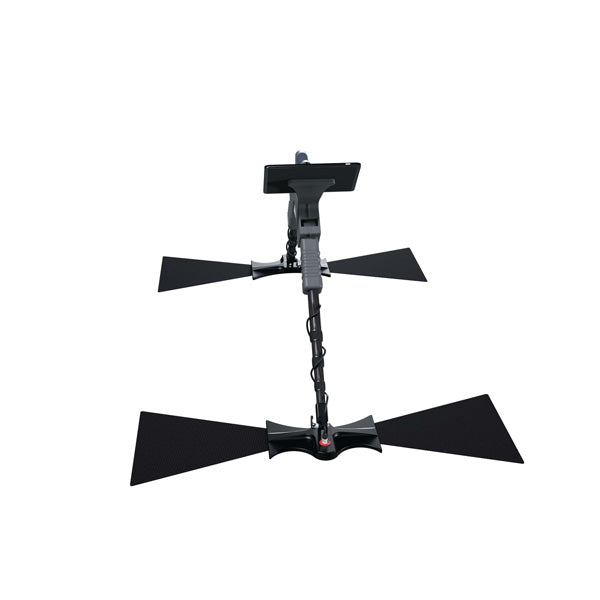

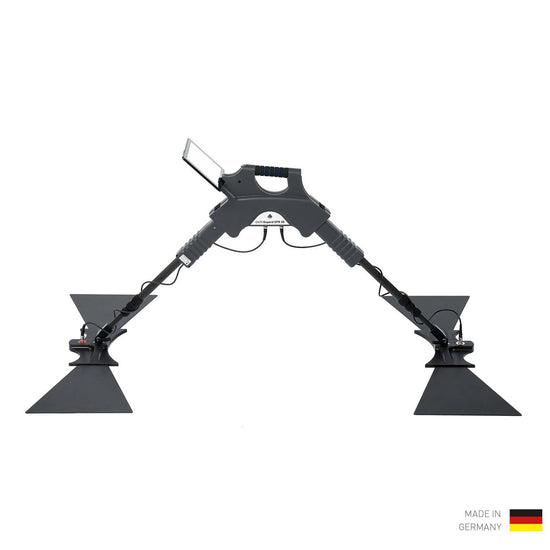

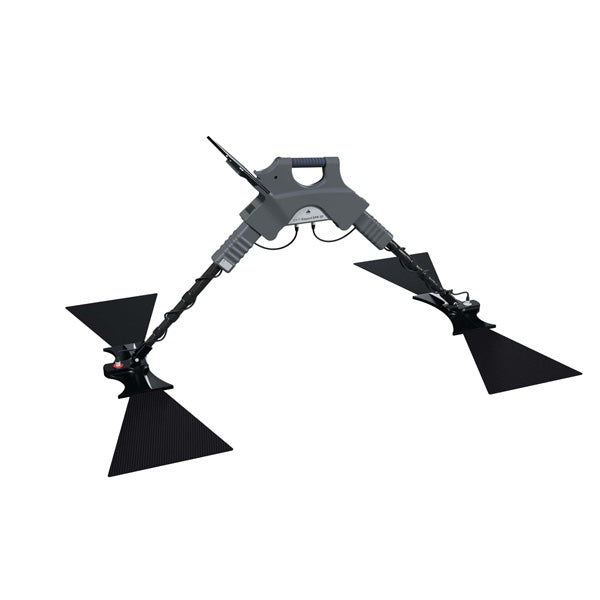

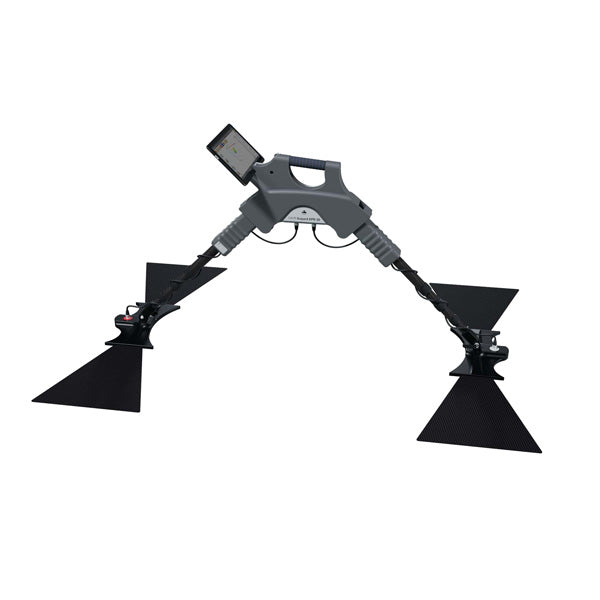

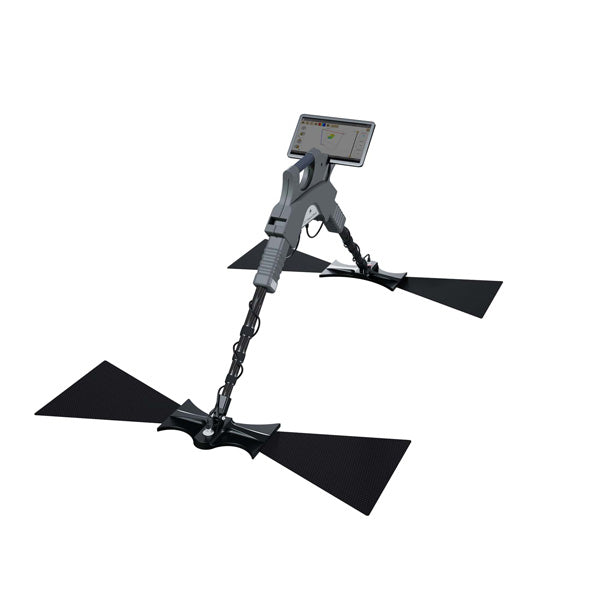

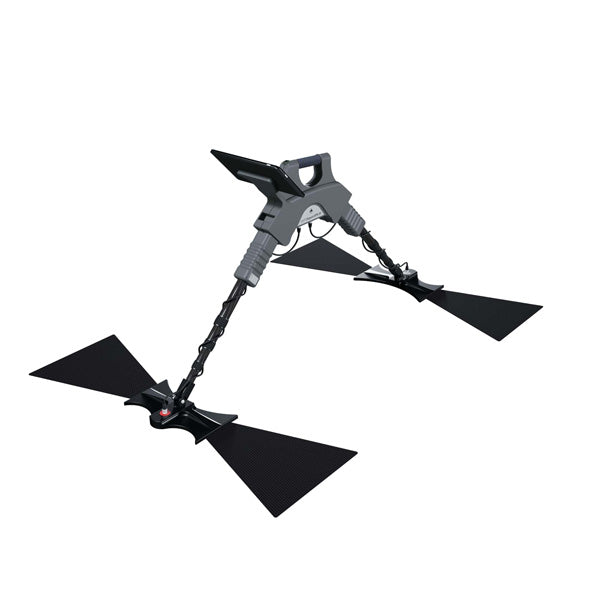

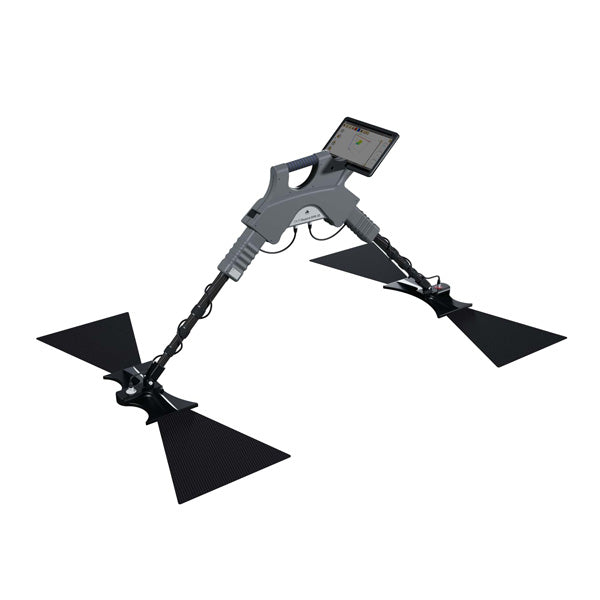

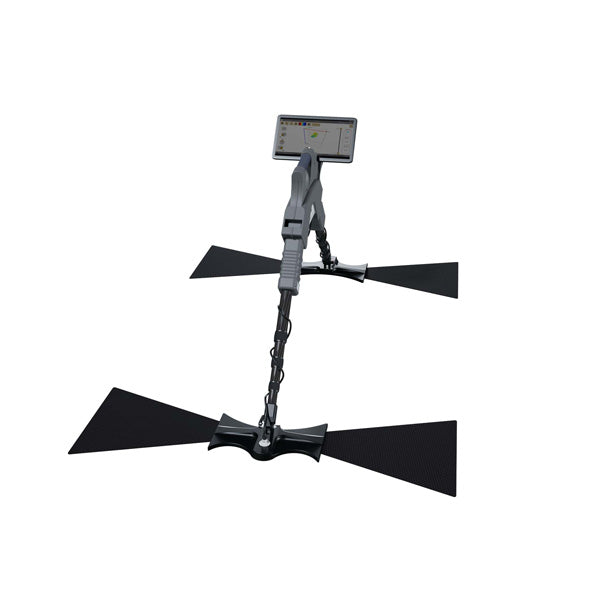

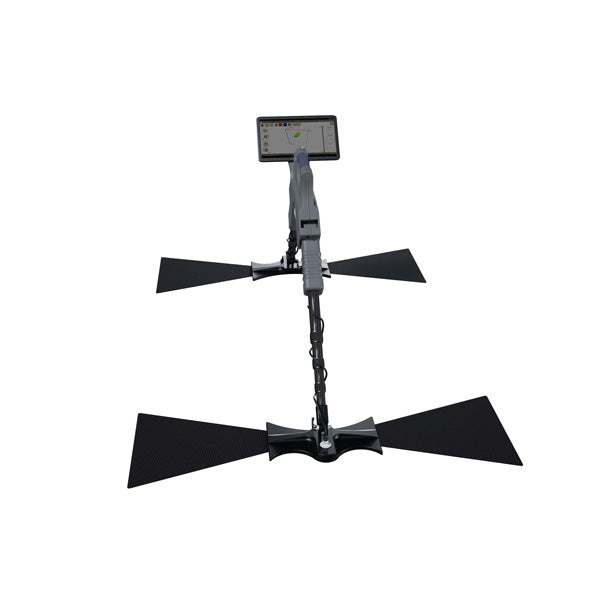

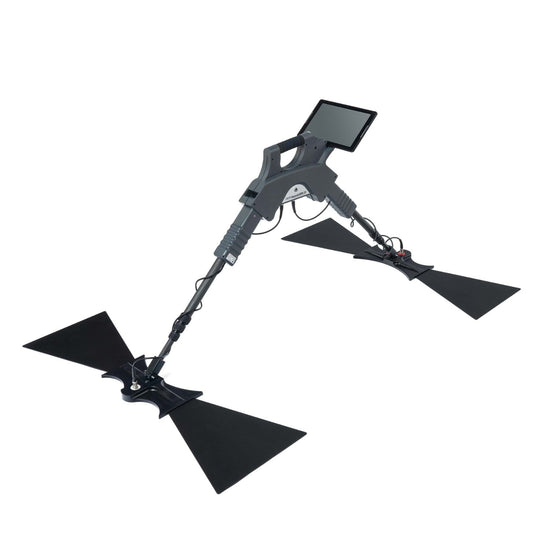

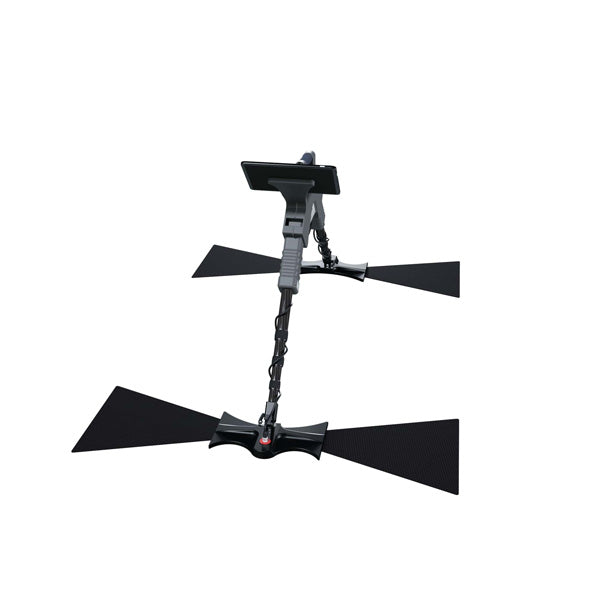

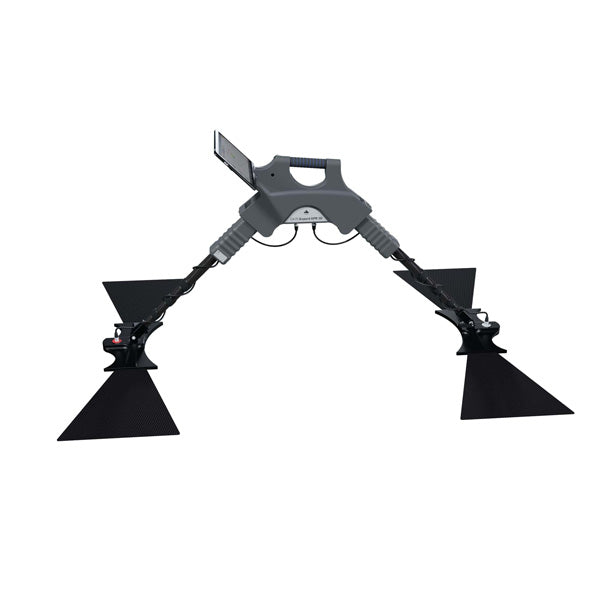

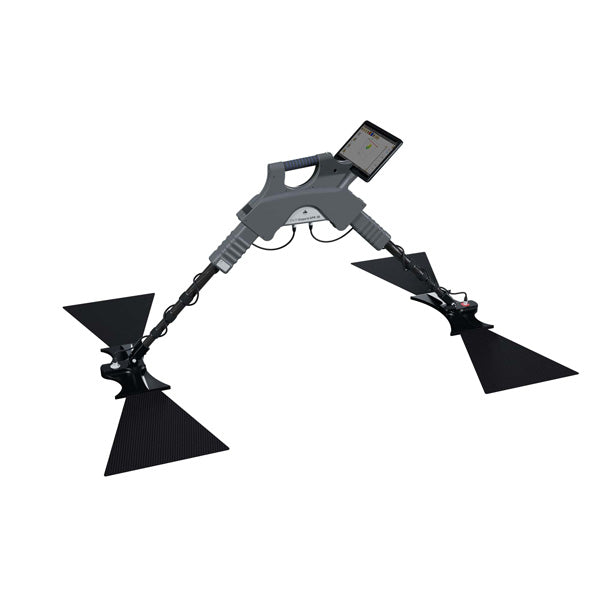

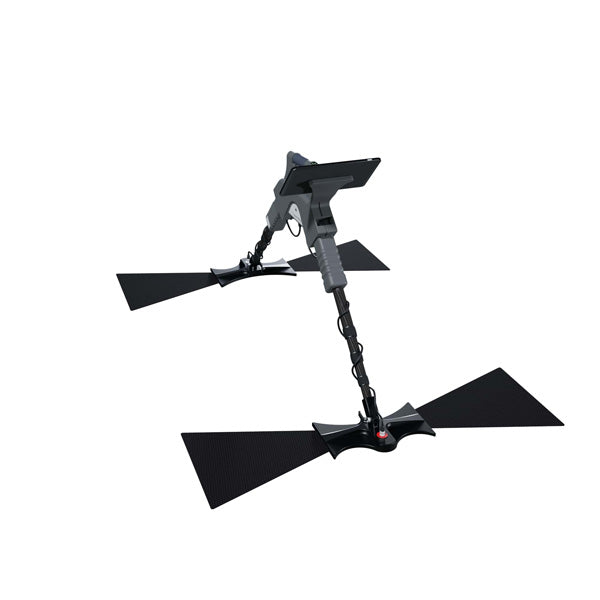

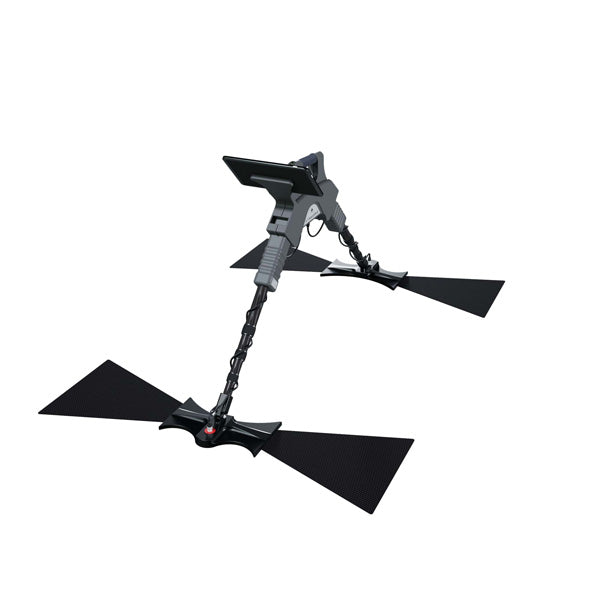

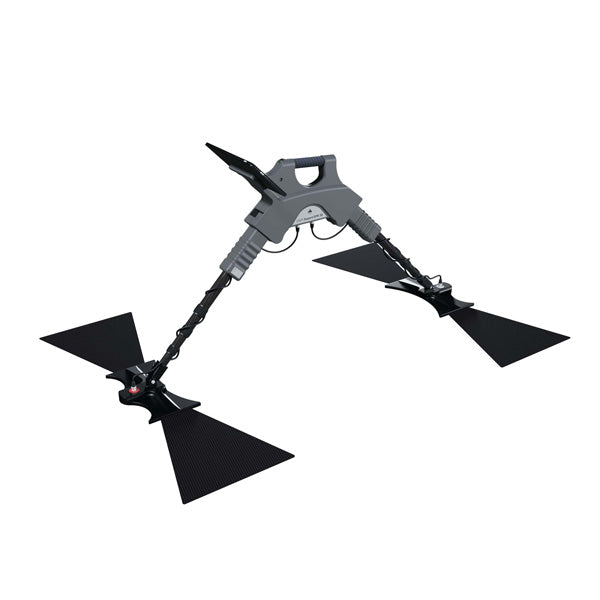

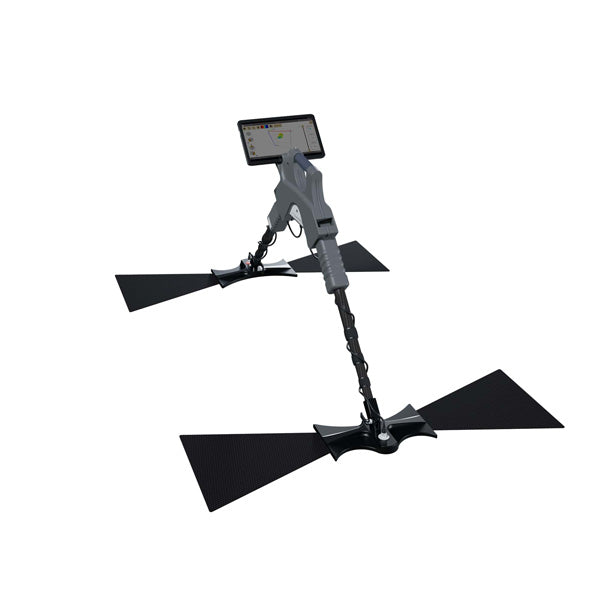

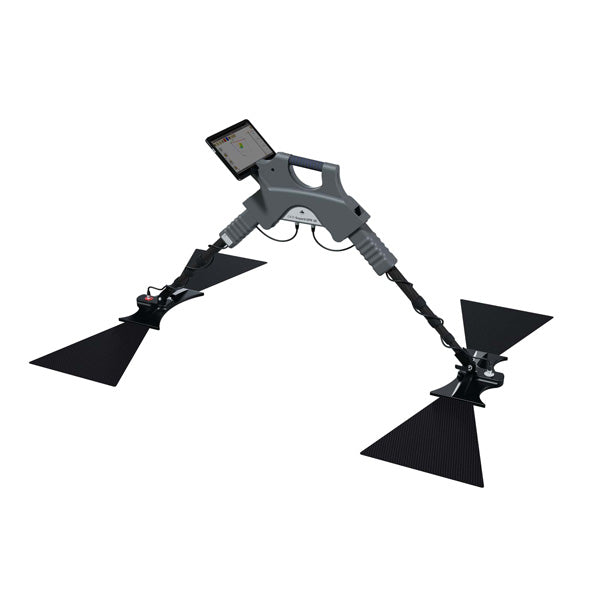

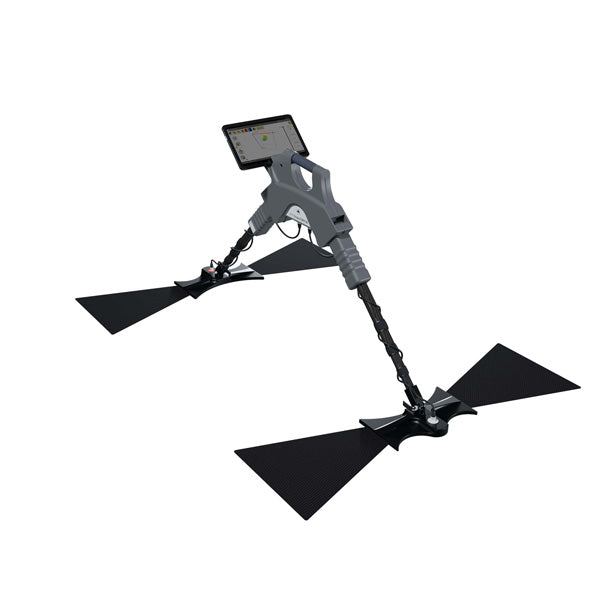

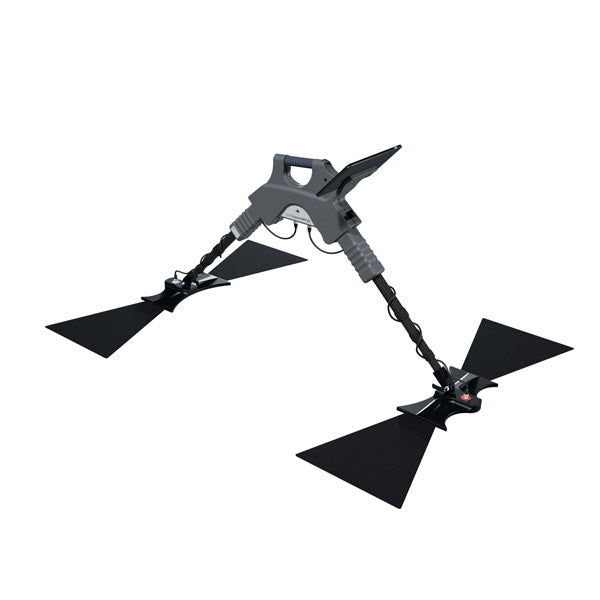

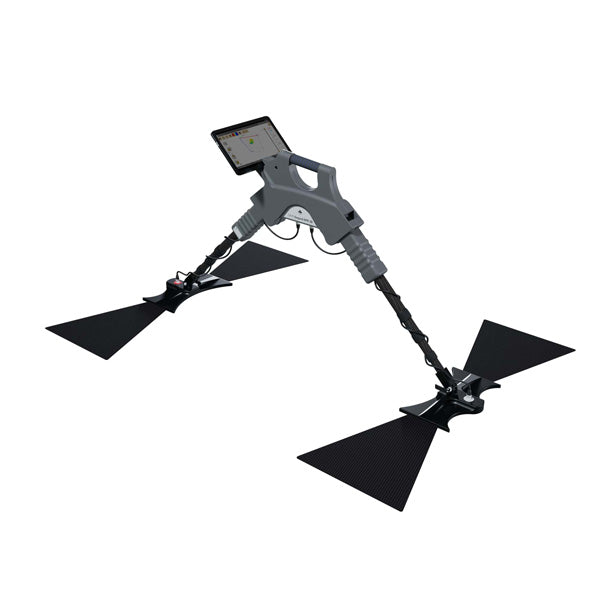

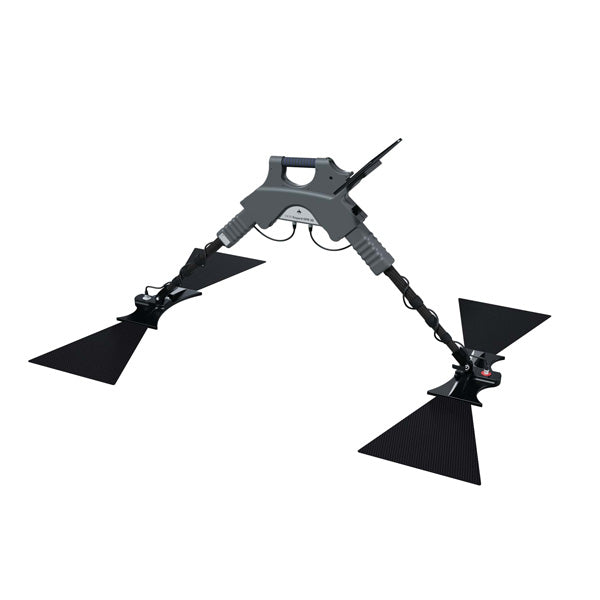

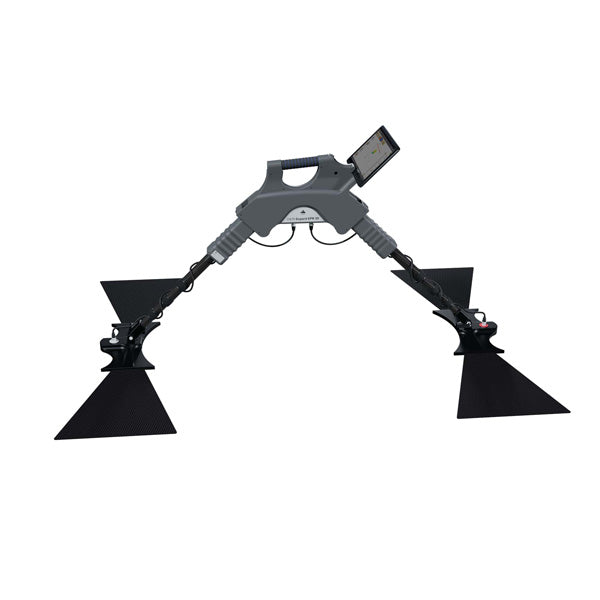

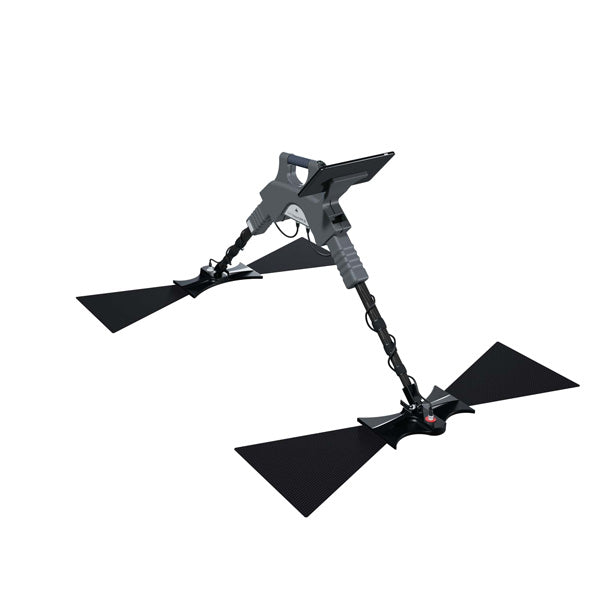

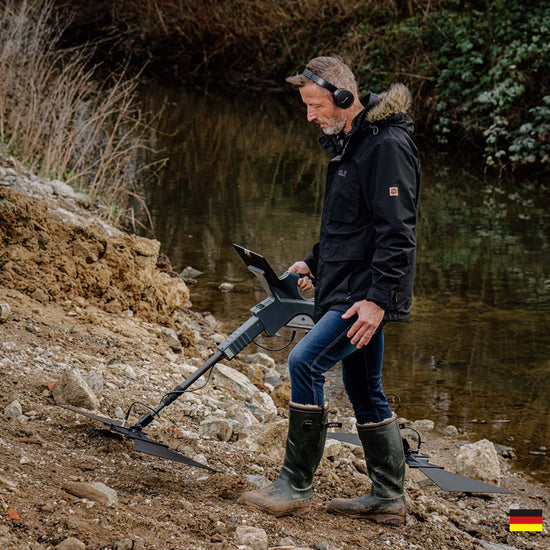

Das Gepard GPR ist ein sehr flexibel einsetzbares und leistungsfähiges Bodenradar zur Ortung von unterirdischen Anomalien wie Rohrleitungen, Kabelkanälen, Tunneln, Höhlen, Bunkern, Fundamenten und ähnlichem.
Das Gepard Bodenradar verwendet ein ungerichtetes und ungeschirmtes Sendesystem, um eine maximale Tiefeneindringung von bis zu 40 m zu erreichen. Dieses leichtgewichtige, agile und kompakte Bodenradargerät lässt sich dank Android Tablet von einem einzelnen Benutzer verwenden.
Vor kurzem wurde in Polen eine Ausgrabung mit Schwerpunkt auf der Suche nach Tunneln und Gewölben rund um und in der Kirche der Tempelritter durchgeführt. Lesen Sie mehr über die ...
WeiterlesenDas RADAR (Radio Detection and Ranging) des Gepard GPR 3D sendet ein Signal in den Boden und wartet auf die Reflektion bzw. das Echo dieses Signals, um unterirdische Anomalien zu detektieren.
Detektierbare Objekte und Strukturen
- unterirdische Mauern, Fundamente und stahlarmierte Betonplatten
- versteckte Hohlräume, Gräber und Grabkammern
- unterirdische Flussläufe und Grundwasserspiegel
- vergrabene Rohrleitungen, Rohre, Kanäle und Kabelstränge
- verfüllte Brunnen, Stollen, Tunnel und Schützengräben
- verborgene Klärgruben, Verteilerkästen und Abflüsse
- geheime Tunnel, Bunker und Verstecke
- vergrabene Schatzkisten, Statuen und Schatzverstecke
Optimierung der Bodenuntersuchung
Das Gepard Bodenradar sendet in einem Frequenzbereich zwischen 60 MHz und 300 MHz, der durch verstellbare Teleskopantennen realisiert wird. Außerdem verfügt das Gepard GPR über viele automatische Einstellungen, um die Bodenuntersuchungen auf verschiedenen Bodentypen zu optimieren und die Bedienung des Bodenradars für den Anwender zu vereinfachen. Sie stellen einfach die Tiefenreichweite ein und beginnen mit Ihrer geophysikalischen Messung.
Messdaten-Analyse mit Android App
Die gesammelten Messdaten des Bodenradars werden direkt an ein Android Tablet gesendet. Die Android Software empfängt die Messdaten mittels WiFi und zeigt diese sofort am Bildschirm an.
Die Software bietet unter anderem Möglichkeiten zur Integration von GPS-Daten und Google Maps sowie die Funktion automatisches Filtern und die Eingabe von individuellen Notizen. Die vorhandenen Filtermöglichkeiten verbessern die Messergebnisse und unterstützen Sie bei der Suche nach verborgenen Objekten und Strukturen. Aufgrund der integrierten GPS-Unterstützung können alle Bewegungsmuster zusammen mit den Messwerten abgespeichert werden.
GPR Scanauswertung in Visualizer 3D Studio
Die neuen Renderansichten in OKMs 3D-Software Visualizer 3D Studio ermöglichen die Visualisierung von detektierten Strukturen für detailliertere Analysen.
Sobald Sie eine GPR-Messung öffnen, wird in der Hauptsymbolleiste eine weitere Schaltfläche aktiv. Hier können Sie zwischen der 2D- und 3D-Renderansicht wechseln.
Verbessern Sie das Messergebnis, indem Sie z.B. einen der neu hinzugefügten OKM GPR-Bodentypen (rechte Seitenleiste) auswählen und die Visualisierung (rechte Seitenleiste) konfigurieren, z.B. Glättung auswählen.
Im Menü Visualisierung (rechte Seitenleiste) können Sie den Schwellenwert ändern, um die Anzahl der ausgeblendeten/sichtbaren Messwerte und die entsprechenden Farben für die volumetrische Renderansicht zu regulieren.
Dies hilft Ihnen, sich auf die wichtigsten Ziele in Ihrem Messergebnis zu konzentrieren.
Archäologie
Baugrunduntersuchung
Forensik
Versorger / Stadtwerke
Hohlraumsuche
Landwirtschaft
Militariasuche
Schatzsuche
OKM Suchaufträge

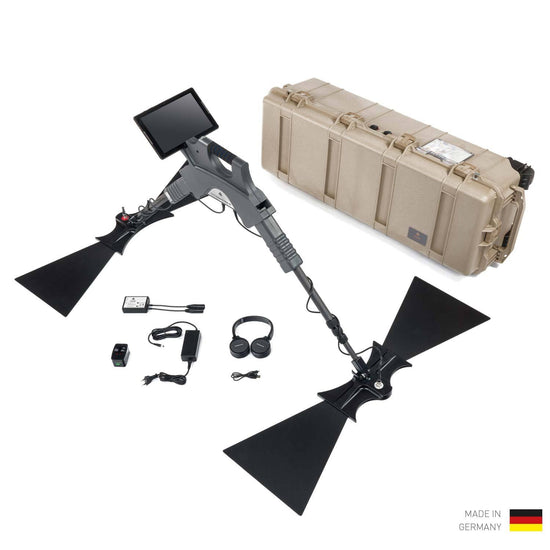

| 1x Kontrolleinheit |
| 1x Android Tablet |
| 2x Teleskopgestänge |
| 1x Sending Antenna for Gepard GPR 3D |
| 1x Receiving Antenna for Gepard GPR 3D |
| 1x USB-Stick mit OKM Visualizer 3D Studio Professional Edition |
| 1x Bluetooth Kopfhörer inkl. Ladekabel |
| 1x Ladegerät mit Ladekabel |
| 1x Reiseadapter |
| 1x Wasserdichter und stoßgeschützter Koffer |
| 1x Quick Start Guide |

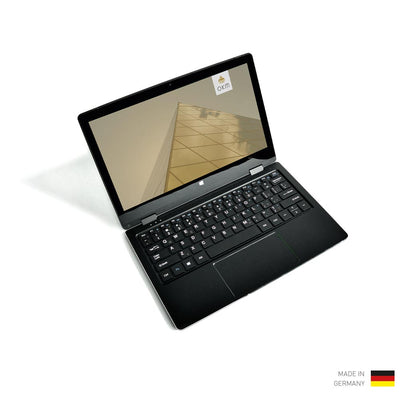

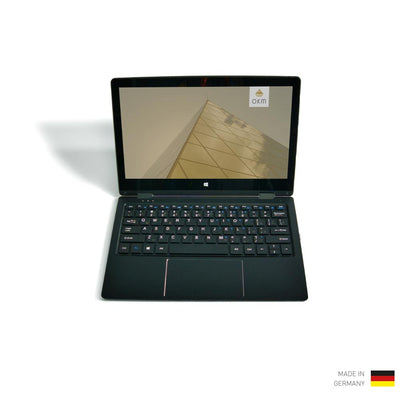

| OPTIONAL Windows Notebook |
Kontrolleinheit
- Abmessungen (H x B x T): 450 x 260 x 130 mm
- Gewicht: 1,6 kg
- Eingangsspannung (max.): 8.4 V DC / 1.0 A
- Betriebstemperatur: –20°C – 55°C
- Lagertemperatur: –25°C – 60°C
- Wasserdicht: Nein
- Betriebsdauer: ca. 4 h
- Luftfeuchtigkeit: 5% – 70%
- Feedback: akustisch, visuell
- Datenübertragungstechnologie: WiFi, 2.4 GHz
- Sende-Frequenzbereich: 60 – 300 MHz
- Timing/Sampling Einstellungen: 4 Stufen
- Komplette Messdurchläufe: 9 pro Sekunde
Dreiecksantenne
- Abmessungen (H x B x T): 1010 x 330 x 50 mm
- Gewicht: 1,5 kg
- Betriebstemperatur: –20°C – 55°C
- Lagertemperatur: –25°C – 60°C
- Wasserdicht: Nein
- Luftfeuchtigkeit: 5% – 70%
- Schutzart: IP 20
Teleskopgestänge
- Abmessungen (H x B x T): 70 x 60 x 590 – 1630 mm
- Gewicht: 0,8 kg
- Betriebstemperatur: –20°C – 55°C
- Lagertemperatur: –25°C – 60°C
- Wasserdicht: Nein
- Luftfeuchtigkeit: 5% – 70%
- Schutzart: IP 20
- Interne Batterie: 7,26 V / 2600 mAh
Bei den technischen Angaben handelt es sich um Durchschnittswerte. Bei laufendem Betrieb sind geringfügige Abweichungen durchaus möglich.
