OKM GeoSeeker

Wassersuche und Hohlraumdetektion bis zu 250 m Tiefe

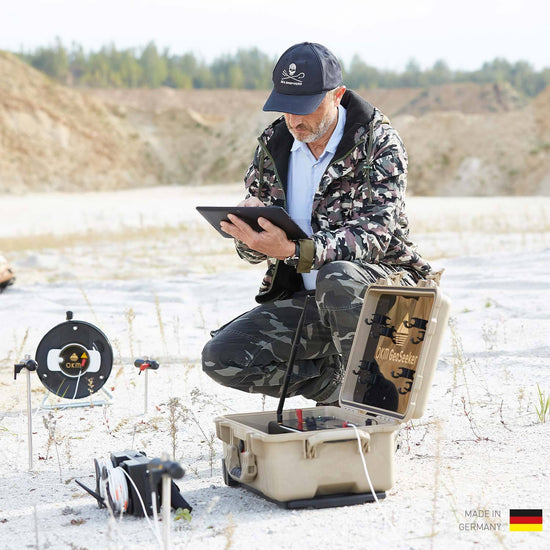

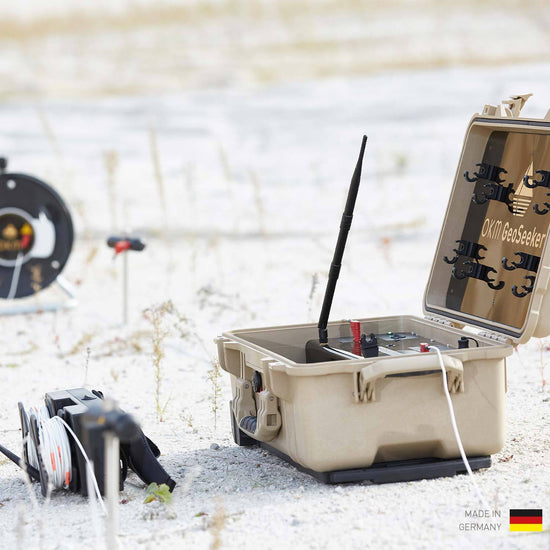

Suchen Sie nach unterirdischen Wasservorkommen oder verborgenen Hohlräumen bis in Tiefen zu 250 m? Der GeoSeeker ist ein professioneller geoelektrischer Wasser- und Hohlraum-Detektor, der den Bodenwiderstand ermittelt und die Messwerte in sensationellen 3D-Grafiken visualisiert. Es handelt sich um einen mobilen, leicht zu bedienenden geoelektrischen Detektor, der in Deutschland entwickelt und hergestellt wird.

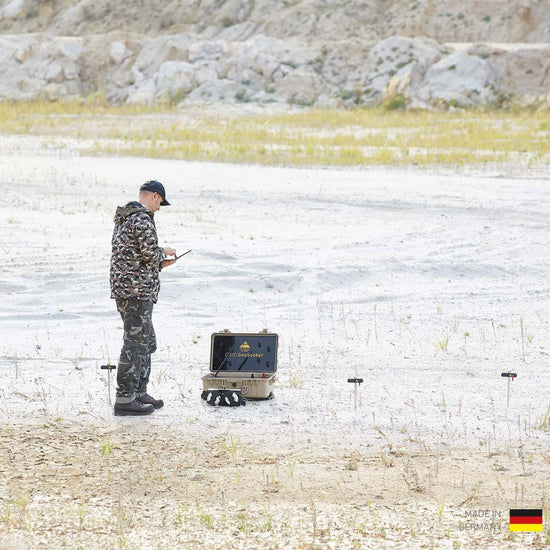

Der GeoSeeker verwendet ein geoelektrisches Messverfahren, basierend auf dem Schlumberger-Verfahren, mit dem Bodenwiderstände gemessen werden. Ausgehend von diesem Bodenwiderstand kann der Detektor unterirdische Wasservorkommen, wasserführende Schichten und Grundwasserspiegel als auch Hohlräume wie Höhlen, Tunnel, Kammern und dergleichen lokalisieren.

Wasser finden mit GeoSeeker Messmethoden

Die elektronischen Komponenten des GeoSeekers werden vollständig per Android Tablet gesteuert. Alle Kommandos und Messergebnisse werden mittels Wi-Fi übertragen. Mit der bereits vorinstallierten Software-Applikation können Sie eine der folgenden Messmethoden auswählen:

Konfigurieren und Durchführen von Messungen über die GeoSeeker App

Die GeoSeeker App für Androit Tablet stellt einfache Schritt-für-Schritt Anweisungen zur Verfügung, um eine vollständige Messung durchzuführen. Sie folgen einfach diesen Anweisungen, bis Ihre Messung fertiggestellt ist.

Messungen analysieren in der App und in Visualizer 3D Studio

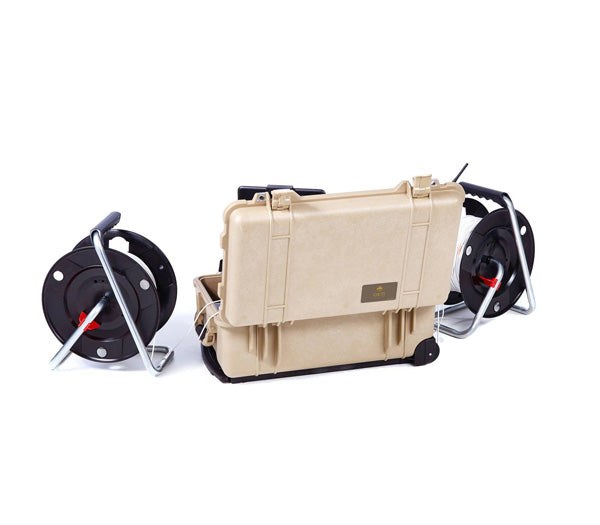

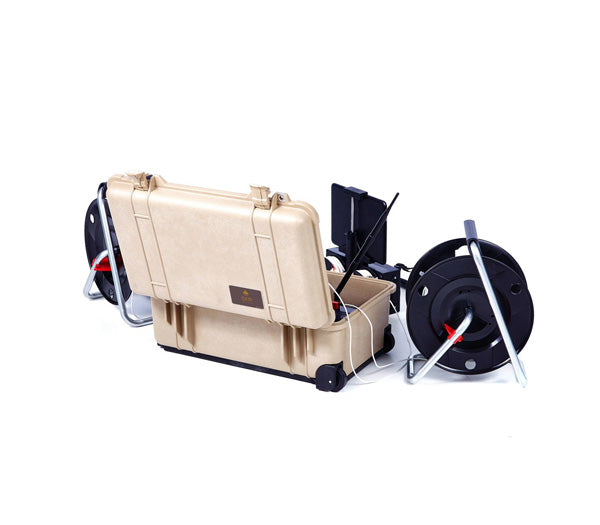

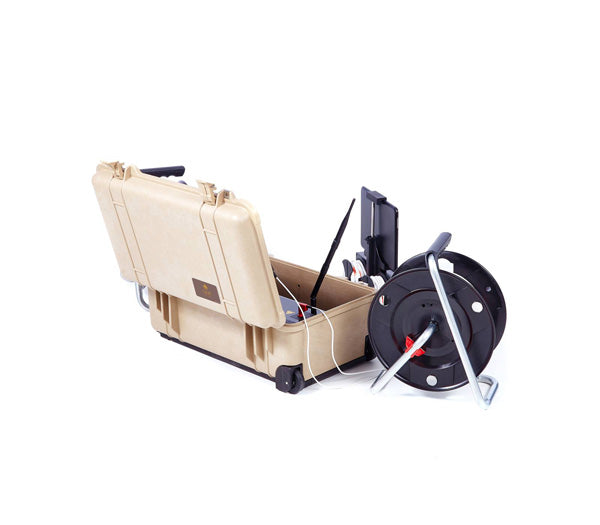

GeoSeeker Transport

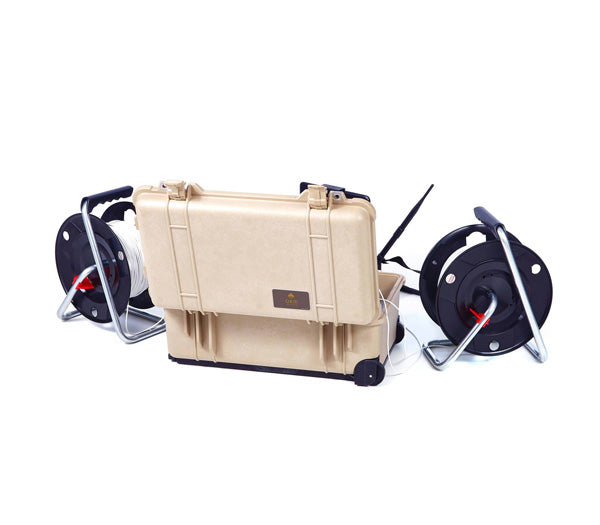

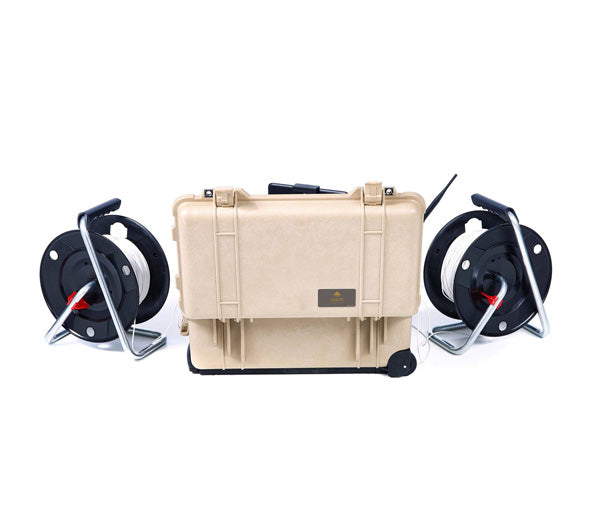

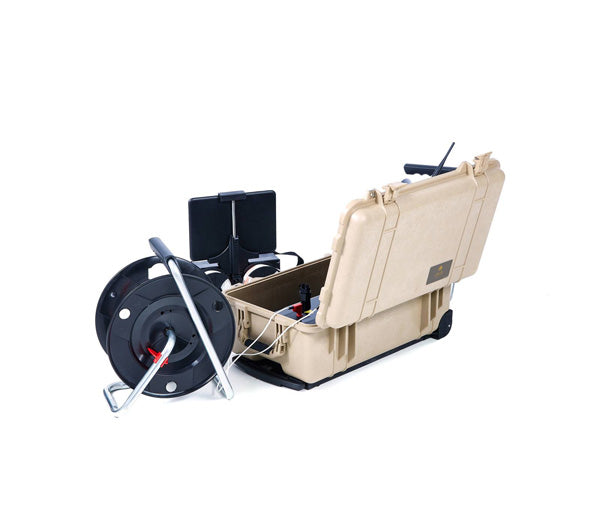

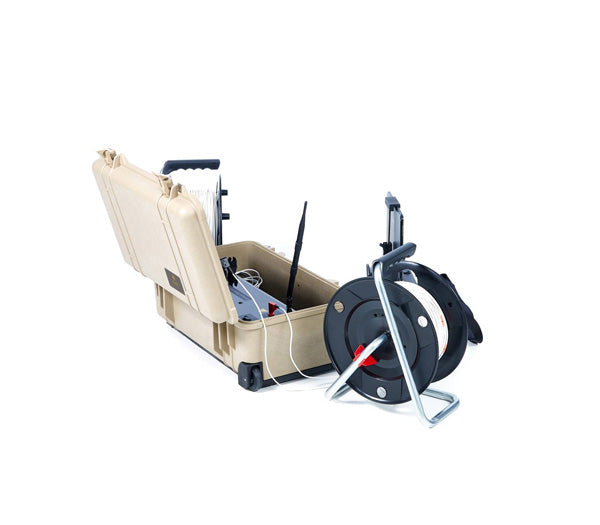

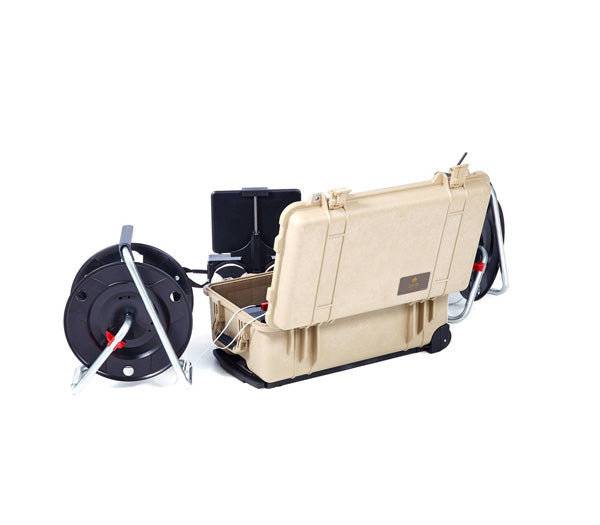

Die Messelektronik des GeoSeekers ist in einem wasserdichten und stoßfesten Koffer verbaut. Somit ist Ihr Equipment bestens geschützt und immer transportbereit.

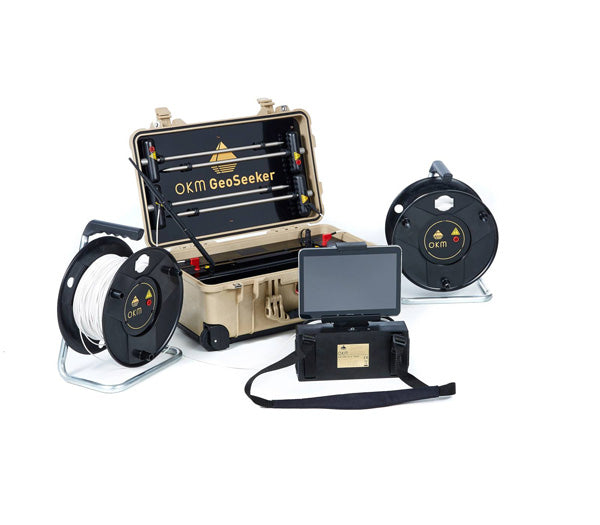

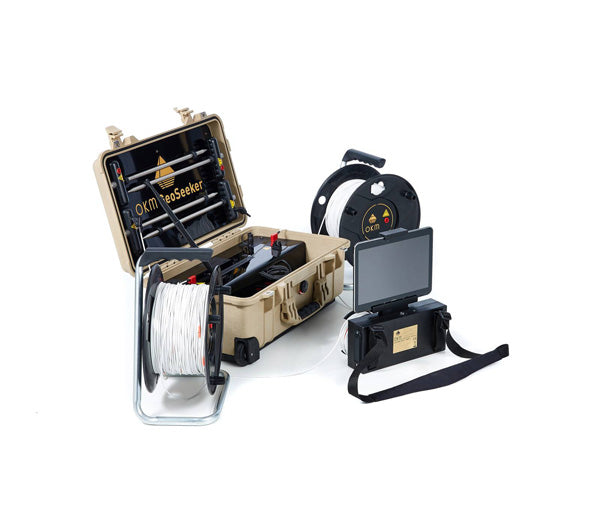

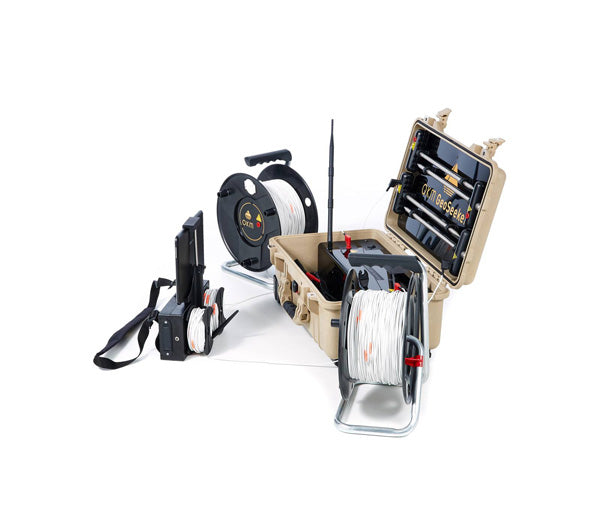

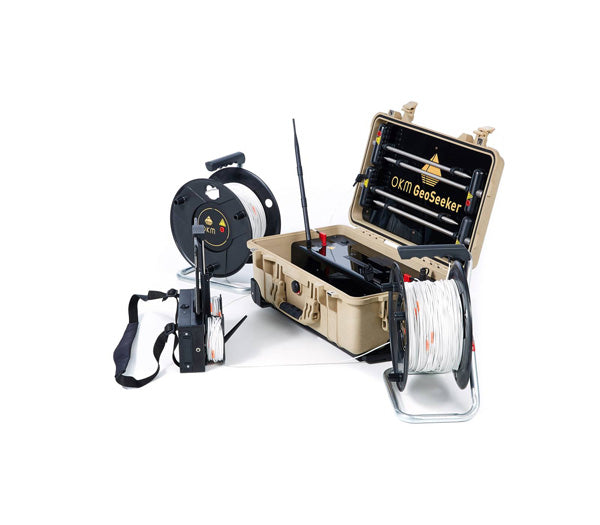

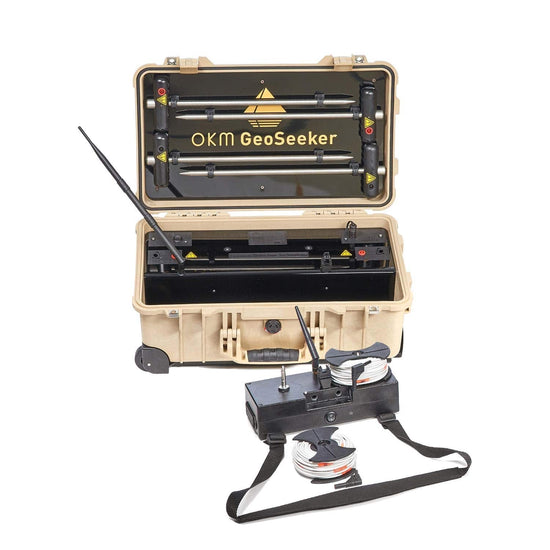

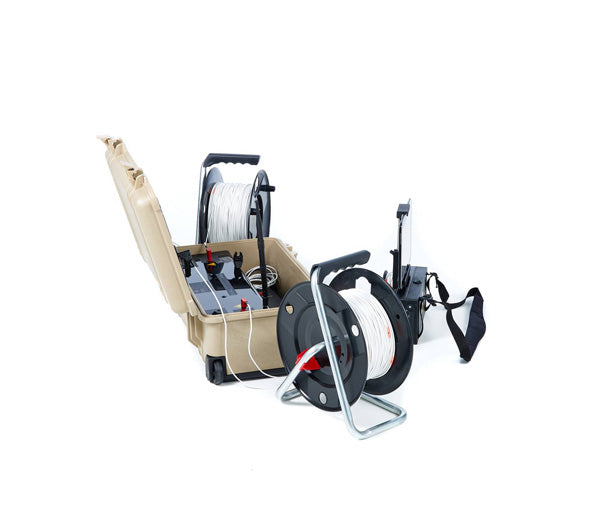

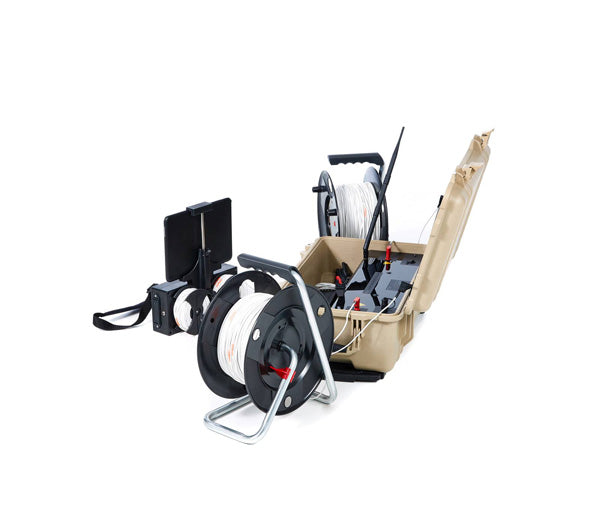

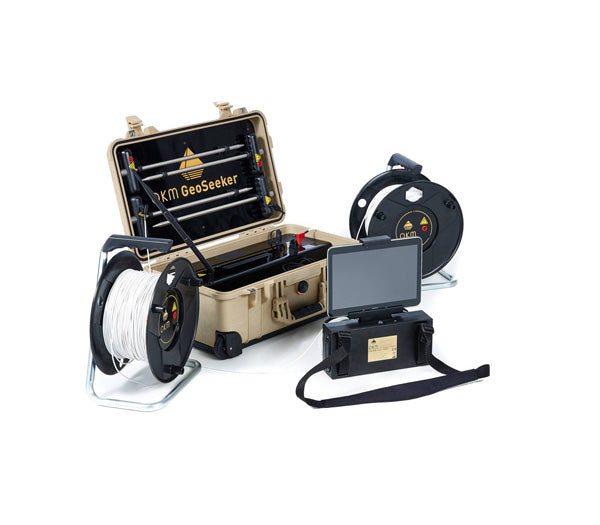

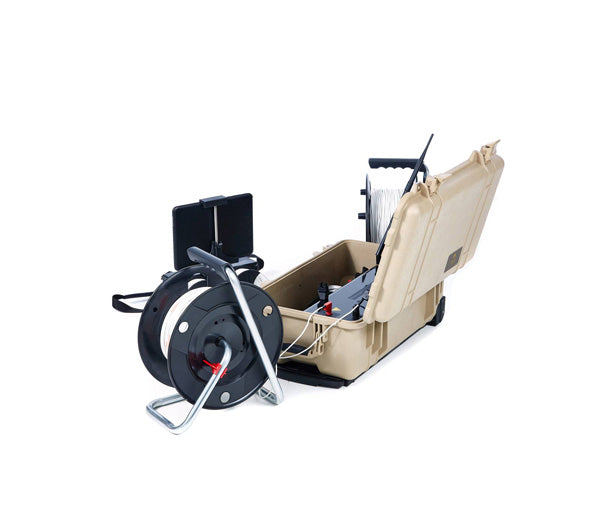

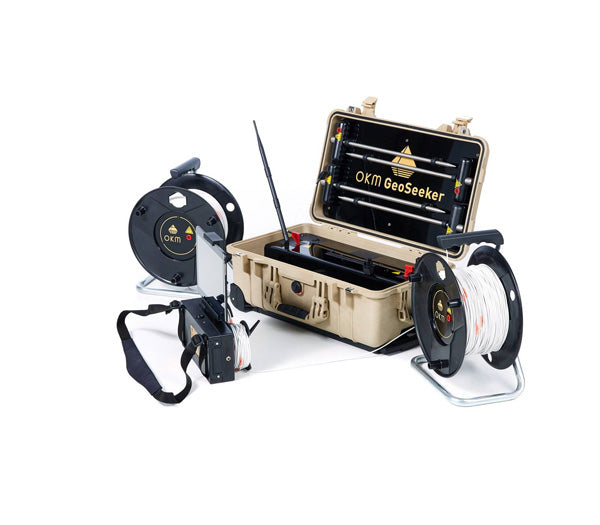

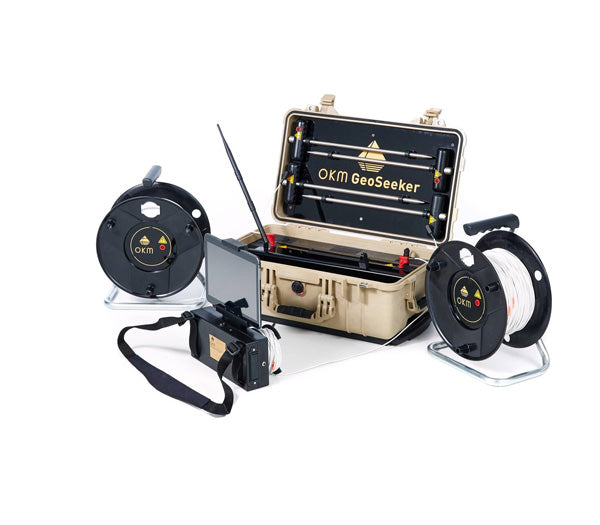

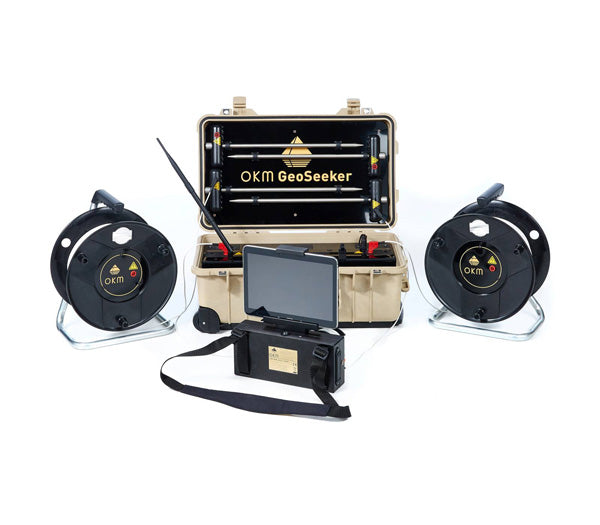

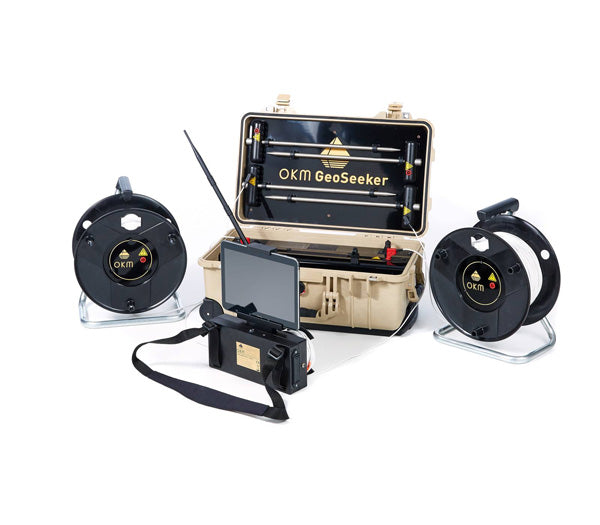

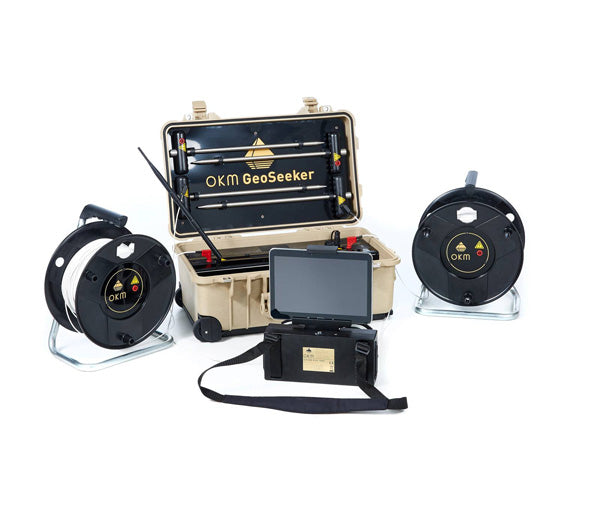

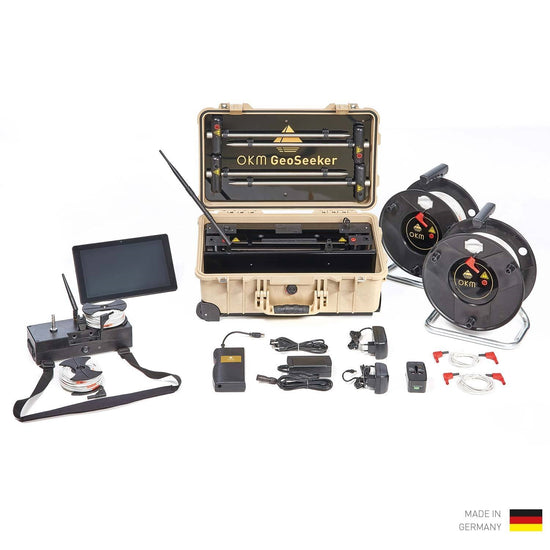

1x	Controller inkl. Ladegerät
8x	AA Batterie 1,5 V (wiederaufladbar)
1x	Android Tablet
4x	Elektrode
2x	Strom-Kabeltrommel (Ø 290 mm)
2x	Spannungs-Kabeltrommel (Ø 120 mm)
2x	Verbindungskabel (2 m)
1x	USB-Stick mit OKM Visualizer 3D Studio Professional Edition
1x	Power Pack
1x	Power Box inkl. Ladegerät
1x	Wasserdichter und stoßgeschützter Koffer
1x	Quick Start Guide
OPTIONAL	Windows Notebook

Controller (Empfangseinheit)

• Abmessungen (H x B x T): 130 x 270 x 110 mm
• Gewicht: 0,6 kg / 2,1 kg (mit Kabeltrommeln und Batterien)
• Betriebsdauer: 16 h (mit geladenen Batterien)
• Stromversorgung (8 AA-Batterien): 8 – 14 V DC
• Ladedauer: ca. 3 h / max. 5 h (leere Batterien)
• CPU: 80 MHz Cortex M3
• ADC: 16 bit
• Kommunikation mit Tablet PC: WLAN-Accesspoint, 2,4 GHz Band, Kanal 6, WPA2 (mit Tablet PC), 2,4 GHz band, on-demand, proprietär (mit Power Box)
• Kommunikation mit Power Box: 2,4 GHz band, on-demand, proprietär
• Messbereich: –1400 bis +1400 mV
• Eingangswiderstand (statisch): ca. 12 MΩ
• Daten-Abtastrate: 4096 Hz (64-faches Oversampling von 512 Messwerten)
• Messdauer pro Messpunkt: min. 16 Sekunden
• Eingang (für Ladegerät): 12 V DC / 1,5 A

Power Box (Sendeeinheit)

• Abmessungen (H x B x T): 230 x 550 x 360 mm
• Gewicht: 15,8 kg / 18 kg (mit Elektroden)
• Betriebsdauer: ca. 100 h (min. Leistung) / 40 h (mittlere Leistung) / 8 h (max. Leistung)
• Ladedauer: max. 8 h
• Interne Stromversorgung: Blei-Gel-Batterien (2 x 12 V, 10 Ah)
• Ausgang: max. 390 V / 0,5 A / 20 W
• Eingang (für Ladegerät): 24 V DC / 2 A
• Kommunikation mit Controller: 2,4 GHz band, on-demand, proprietär

Elektroden

• Abmessungen (H x B x T): 440 x 120 x 35 mm
• Gewicht: 0,52 kg

Strom-Kabeltrommeln (Ø 290 mm)

• Abmessungen (H x B x T): 360 x 290 x 200 mm
• Gewicht: 6,5 kg
• Kabellänge: 255 m
• Markierungen: 15

Spannungs-Kabeltrommeln (Ø 120 mm)

• Abmessungen (H x B x T): 120 x 120 x 45 mm
• Gewicht: 0,65 kg
• Kabellänge: 26 m
• Markierungen: 25

Bei den technischen Angaben handelt es sich um Durchschnittswerte. Bei laufendem Betrieb sind geringfügige Abweichungen durchaus möglich.

---

---
